Le nouveau compteur Electrique Linky possède un nouveau protocole de communication téléinformation (TIC) qui fourni plus de données par rapport aux anciens compteurs électroniques.
Le compteur Linky possède maintenant deux modes de transmission. Le premier mode est le mode ‘historique’ semblable aux anciens compteurs et un nouveau mode dit ‘standard’ qui est le nouveau mode de transmission du linky. Les deux modes sont configurables a distance par l’opérateur.
Le mode historique qui est utilisé par les anciens compteurs est une transmission à 1200bds, 7 bits, parité impaire et un format de transmission de ce type:
| groupe d’information du mode historique | ||||||
| (0x0A) | Etiquette | (0x20) | Donnée | (0x20) | Checksum | (0x0D) |
Dans le nouveau mode standard du compteur Linky, la transmission est maintenant à 9600bds, 8 bits, parté paire. L’organisation des données à changé et respecte un nouveau format. L’ensemble des données, qui est répété régulièrement, est maintenant inclue dans une trame bien délimitée.
| trame du mode standard | ||||
| STX (0x02) | Groupe de données | … | Groupe de données | ETX (0x03) |
Les groupes de données transmis au sein de la trame du mode standard, deux type de format peuvent être rencontrés. Le format diffère entre des données horodatés et des données non horodatés.
| Groupe de données dans le cas d’un horodatage | ||||||||
| (0x0A) | Etiquette | (0x09) | Horodate | (0x09) | Donnée | (0x09) | Checksum | (0x0D) |
| Groupe de données sans horodatage | ||||||
| (0x0A) | Etiquette | (0x09) | Donnée | (0x09) | Checksum | (0x0D) |
La liste des données restituées par le compteur Linky monophasé en mode standard est la suivante:
| Données du Linky monophasé | ||||
| Description | Etiquette | Horodaté | Taille | Unité |
| Adresse Secondaire du Compteur |
ADSC | 12 | ||
| Version de la TIC | VTIC | 2 | ||
| Date et heure courante | DATE | 0 | ||
| Nom du calendrier tarifaire fournisseur |
NGTF | 16 | ||
| Libellé tarif fournisseur en cours | LTARF | 16 | ||
| Energie active soutirée totale | EAST | 9 | Wh | |
| Energie active soutirée Fournisseur, index 01 |
EASF01 | 9 | Wh | |
| Energie active soutirée Fournisseur, index 02 |
EASF02 | 9 | Wh | |
| Energie active soutirée Fournisseur, index 03 |
EASF03 | 9 | Wh | |
| Energie active soutirée Fournisseur, index 04 |
EASF04 | 9 | Wh | |
| Energie active soutirée Fournisseur, index 05 |
EASF05 | 9 | Wh | |
| Energie active soutirée Fournisseur, index 06 |
EASF06 | 9 | Wh | |
| Energie active soutirée Fournisseur, index 07 |
EASF07 | 9 | Wh | |
| Energie active soutirée Fournisseur, index 08 |
EASF08 | 9 | Wh | |
| Energie active soutirée Fournisseur, index 10 |
EASF10 | 9 | Wh | |
| Energie active soutirée Distributeur, index 01 |
EASD01 | 9 | Wh | |
| Energie active soutirée Distributeur, index 02 |
EASD02 | 9 | Wh | |
| Energie active soutirée Distributeur, index 03 |
EASD03 | 9 | Wh | |
| Energie active soutirée Distributeur, index 04 |
EASD04 | 9 | Wh | |
| Courant efficace, phase 1 | EAIT | 3 | A | |
| Puissance app. de référence | PREF | 2 | kVA | |
| Puissance app. de coupure | PCOUP | 2 | kVA | |
| Puissance app. Instantanée soutirée |
SINSTS | 5 | VA | |
| Puissance app. max. soutirée n | SMAXSN | oui | 5 | VA |
| Puissance app max. soutirée n-1 | SMAXSN-1 | oui | 5 | VA |
| Point n de la courbe de charge active soutirée |
CCASN | oui | 5 | W |
| Point n-1 de la courbe de charge active soutirée |
CCASN-1 | oui | 5 | W |
| Tension moy. ph. 1 | UMOY1 | oui | 3 | V |
| Registre de Statuts | STGE | 8 | ||
| Message court | MSG1 | 32 | ||
| Message Ultra court | MSG2 | 16 | ||
| PRM | PRM | 14 | ||
| Relais | RELAIS | 3 | ||
| Numéro de l’index tarifaire en cours |
NTARF | 2 | ||
| Numéro du jour en cours calendrier fournisseur |
NJOURF | 2 | ||
| Numéro du prochain jour calendrier fournisseur |
NJOURF+1 | 2 | ||
| Profil du prochain jour calendrier fournisseur |
PJOURF+1 | 98 | ||
| Profil du prochain jour de pointe | PPOINTE | 98 | ||
Récupérer les informations du compteur Linky:

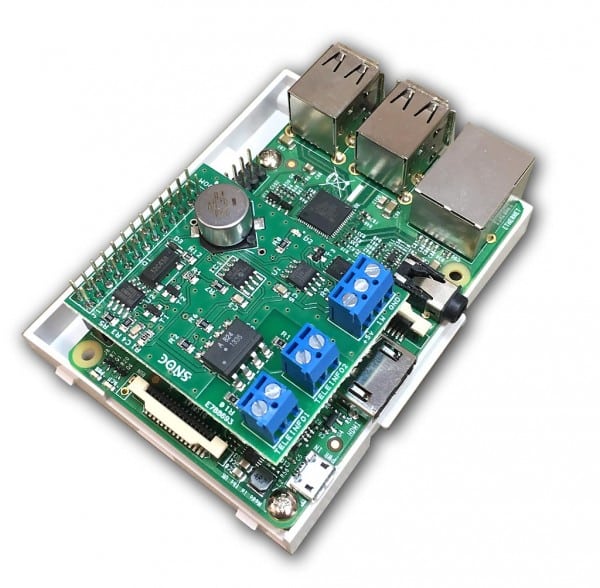

J’utilise la carte RPIDOM v2 qui est compatible avec le Linky. Elle est montée sur une carte Raspberry Pi et un petit programme python me permet de récupérer les données simplement.
La carte dispose en plus d’une RTC avec alimentation par supercapacité et un port 1wire pour connecter des capteurs DS18B20 ou bien d’autres périphériques 1wire.
